Тестовые чарнила

Тестовые чернила

Чернила для определения степени активации плёнок

Поверхностное натяжение – это величина, характеризующая когезию жидкости. Единицей измерения поверхностной энергии является мН/м – миллиньютон на метр (mN/m.), также Дж/м2 или Дин/см она также может быть выражена в мН/м (mN/m.). Дин = единица силы равна силе, которая придает ускорение 1cm/sec/sec к массе 1 грамма. 1 Дина = 0,00001 Ньютонов.

Влияние коронной обработки на краску

Эффекты поверхностного натяжения играют во флексографской печати очень большую роль и часто являются причиной многих дефектов печати. Смачиваемость является основным условием для адгезии печатных красок, праймеров и лаков на искусственных материалах, бумаге. Печатная краска должна хорошо смачивать раскатную систему печатной машины, печатную форму и запечатываемый материал, чтобы произошла передача краски из красочного резервуара к запечатываемому материалу и получился безукоризненный оттиск на подложке.

Использование растворов для определения степени поверхностного натяжения

Растворы используются для определения поверхностного натяжения материалов. Они могут определять поверхностное натяжение от 28 до 72 дин/см. Растворы могут быть использованы с испытательным комплектом или с помощью ватного тампона.

Внимание!

Проглатывание раствора может привести к летальному исходу! Не вдыхать, пары токсичны, работать в хорошо проветриваемом помещении! Избегать контактов с глазами и кожей. В случае контакта промыть обильным количеством чистой воды. Следуйте инструкции на этикетке.

У вас есть какие-либо вопросы? Свяжитесь с нами!

Я согласен с Условиями предоставления услуг

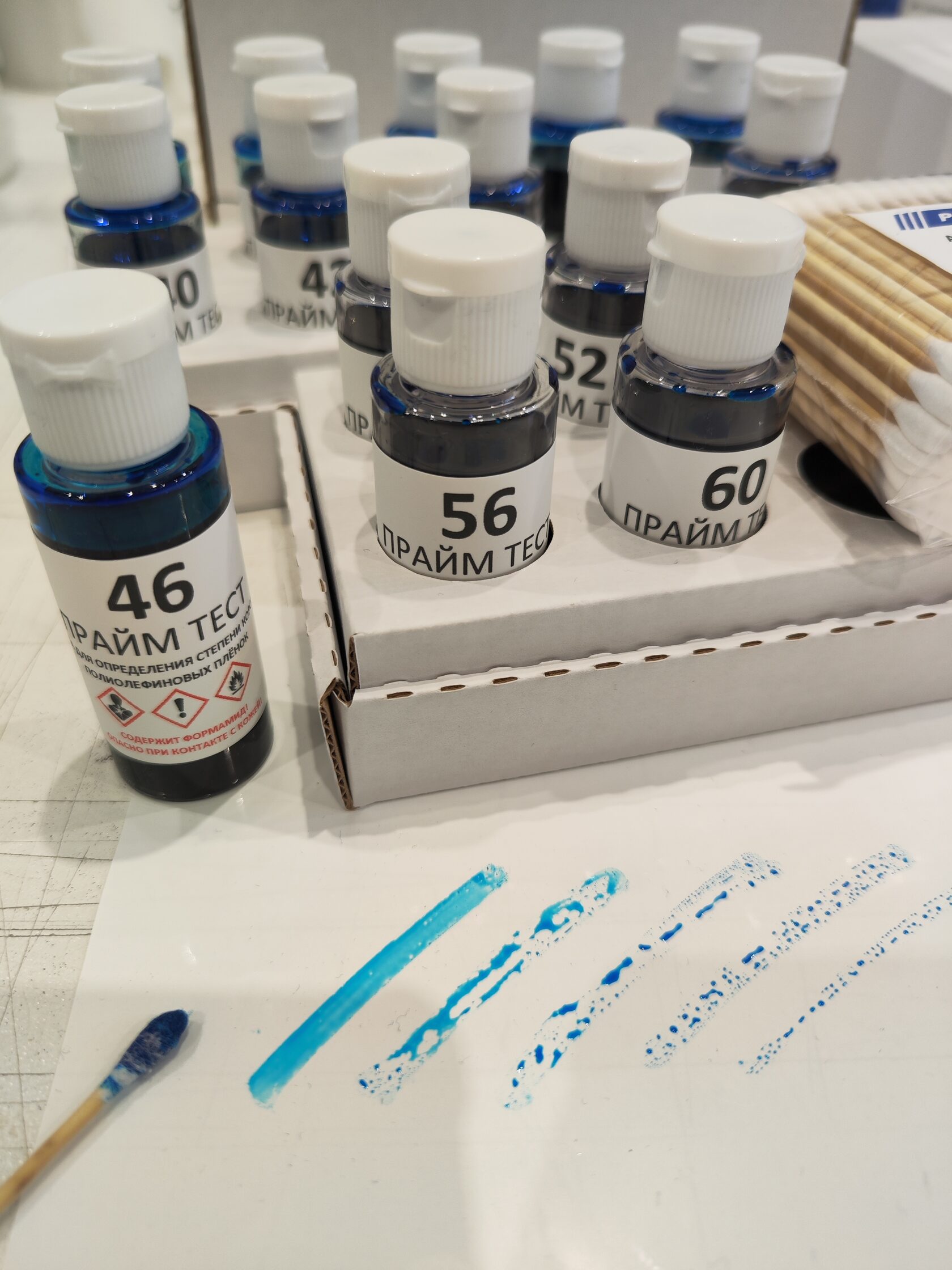

Тестовая процедура с ватными тампонами

Смочить кончик палочки тестовым раствором из тестируемой бутылочки. Должно быть использовано минимальное количество раствора, т.к. избыток может исказить результаты.
Слегка проведите раствором по поверхности проверяемого образца на несколько сантиметров.
Засеките время, которое требуется жидкости для превращения в капли. Если жидкость не превращается в капли через 2 секунды или превращается, но меньше, чем за 2 секунды, то повторите тест с более высоким или низким поверхностным натяжением раствора. Не повторяете тест в той же области образца, где проводился предыдущий.
Повторите шаги 1-3 до тех пор, пока не найдете раствор, который держится ровно 2 секунды до превращения в капли

ФОТО ПРОДУКЦИИ

Тестовая процедура с испытательным комплектом

Отрежьте опытный образец пленки и прикрепите на планшет
Выберите три бутылочки тестовых растворов, в промежутке желаемого уровня обработки. (Например, если поверхностная обработка специфицируется 42+/-2 дин/см, выберите растворы 40, 42, 44 дин/см для теста)
Визуально разделите опытный образец на три колонки. Поместите три капли наименьшего по значению дин/см тестового раствора возле верхнего центра левой колонки. Повторите, используя средний по значению дин/см раствор в центре средней колонки и высший тестовый раствор – справа.
Поместите дозирующий стержень (№ 6) на поверхность образца выше капель растворов. Спокойным, ровным движением проведите стержнем вниз, чтобы получился тонкий, аккуратный слой каждого раствора.
Засеките время, за которое каждая жидкость распадается на капли.
Раствор, который едва начинает превращаться в капли в течение двух секунд, имеет корректный дин уровень.
Если все три раствора распадаются быстрее или медленнее, чем через две секунды, тогда повторите тест, используя растворы более низкого или высокого уровня.

ФОТО ПРОДУКЦИИ

Html code will be here

Хранение карандашей и чернил для проверки активации

Чтобы избежать неточного определения уровня поверхностного натяжения в Динах, не рекомендуется хранить маркеры с тестовыми жидкостями при температуре свыше 20ºС или ниже 0ºС.
Следует избегать загрязнений, к примеру, материалами, содержащими большое количество смачивателей.

ФОТО ПРОДУКЦИИ

Как использовать тестовый маркер для контроля поверхностного натяжения

Снять колпачок маркера (или повернув его по часовой стрелке).
Лёгким надавливанием на кончик маркера дать возможность вытекающей жидкости смочить его.
Прорисовать небольшую линию на пленке или материале.
В экспериментах показано, что смачиваемость (поверхностное натяжение) соответствует значению поверхностного натяжения жидкости, прочертившей линию и не свернувшейся в капли в течение 3 секунд. Свёртывание линии в капли менее 3-х секунд показывает плохую смачиваемость и низкий уровень поверхностного натяжения в Динах. Если жидкость остаётся в линии более 3-х секунд, то необходимо использовать маркер с более высоким значением.

Такой контроль позволяет осуществлять измерение смачиваемости за короткое время.
Следует проводить контроль аккуратно, не загрязняя поверхность материала. Для контроля продукции рекомендуется увеличить количество линий по всей ширине плёночного материала.

По сравнению с краской на основе растворителей применение УФ-красок требует значительно более высокого поверхностного натяжения на поверхности субстрата для обеспечения достаточной адгезии. При использовании водорастворимых красок поверхностное натяжение следует держать в ограниченном диапазоне. Это является следствием обратных реакций сшивания и десорбции молекул воды при сушке.
Также необходимым условием при нанесении на поверхность пленки УФ-лака нужно чтобы величина коронного заряда была не менее 36 mN/m (или 36 дин/см). При тиснении фольгой значение не менее 28 mN/m
Чаще всего флексографским способом и красками запечатывают полиэтилен (ПЭ, PE) и полипропилен (ПП, PP). Оба вида этих плёнок нуждаются в обработке, поскольку представляют собой неполярные полиолефины с уровнем активации поверхности (поверхностной энергией) 30-32 дин/см. Для повышения поверхностной энергии пленки / материалов используются системы обработки коронным разрядом, пламенем и плазмой. По сравнению с коронацией, плазма активирует материал или пленки более равномерно и увеличивает микро-шероховатость поверхности. Поверхностную энергию можно изменить и нанесением грунтовки / праймера.

Поверхностное натяжение в полиграфии

ТАБЛИЦА
